      Функциональное назначение аппаратуры метода РАП заключается в приеме и записи акустического сигнала с сохранением всех его спектральных особенностей и минимальным уровнем собственных помех и искажений.
     Применяемый в РАП датчик акустических колебаний (акустоэлектрический преобразователь) разработан и сконструирован таким образом, что амплитудно-частотные и спектральные характеристики электрического сигнала, снимаемого с него, полностью идентичны акустическому сигналу в точке контакта датчика акустических колебаний с исследуемым объектом.
В настоящее время  для работы применяется два типа аппаратуры.
ООО "Аль Терра"  2009 г. При использовании материалов ссылка обязательна.
Аппаратура
Общество с ограниченной ответственностью
"Аль Терра"
Аппаратура модификации РАП
Аппаратура модификации РАП-Плюс
Комплект аппаратуры модификации "РАП" состоит из датчика акустических колебаний особой конструкции, аналого-цифрового преобразователя и персонального компьютера  типа "Notebook".
Аналого-цифровой преобразователь,  разработанный для проведения работ методом РАП, выполнен на основе 16-битного АЦП ADSP2181 фирмы Analog Device и характеризуется высокой чувствительностью, имеет динамический и частотный диапазоны, позволяющие преобразовать в цифровой вид всю информацию, содержащуюся в принимаемом сигнале. АЦП имеет 4 величины дискретизации сигнала ( от 1000 до 48 000 Гц, что позволяет работать до глубин от 13 см до 300 метров без

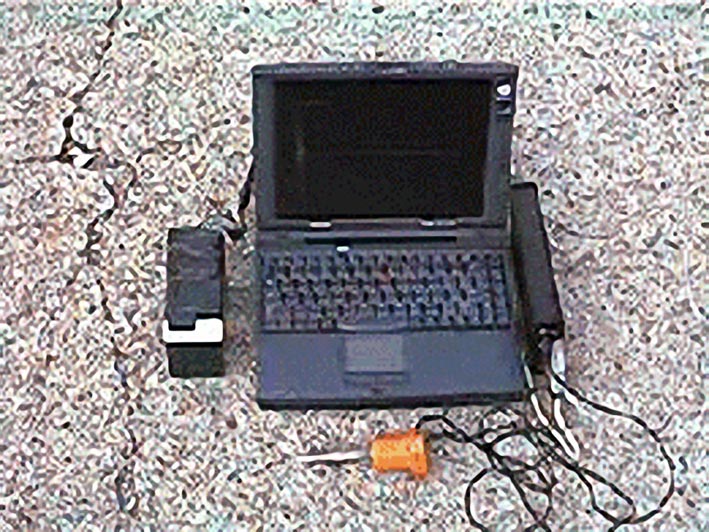

Аппаратура модификации "РАП"
потери качества принимаемого сигнала.
  ПК "Notebook" в аппаратурно-программном комплексе «РАП» используется для реализации следующих функций:
-  управления параметрами регистрации сигнала (частотой дискретизации, коэффициентом
   усиления и др.) в интерактивном режиме
-  записи принимаемого акустического сигнала
-  оперативной обработки и визуализации результатов измерений на каждом пункте
-  для окончательной обработки и визуализации профильных данных.

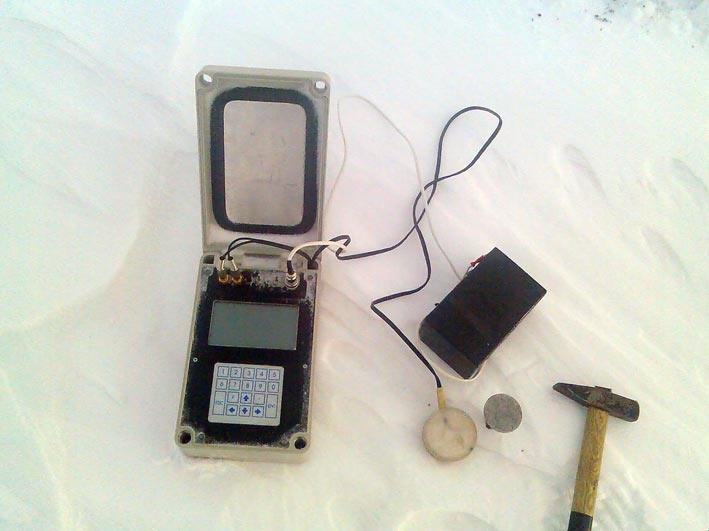

Аппаратура модификации "РАП-Плюс"
     Комплект аппаратуры модификации «РАП-Плюс» состоит из датчика акустических колебаний особой конструкции и процессорно-регистрируещего блока, состоящего, в свою очередь, из  аналого-цифрового преобразователя, микрокомпьютера и энергонезависимого запоминающего устройства на основе памяти флэш-типа, позволяющей хранить от 512 до 2048 единиц информации ( точек наблюдений).
     Аналого-цифровой преобразователь, разработанный для проведения работ методом РАП, выполнен на основе 16-битного АЦП фирмы Analog Device и характеризуется высокой чувствительностью, имеет динамический и частотный
диапазоны, позволяющие преобразовать в цифровой вид всю информацию, содержащуюся в принимаемом сигнале. АЦП имеет 6 величин дискретизации сигнала ( от 490 до 28 000 Гц, что позволяет работать до глубин от 13 см до 2000 метров без потери качества принимаемого сигнала.
     Аппаратура для выполнения работ методом РАП модификации «РАП-Плюс» не требует персонального компьютера для сбора информации и позволяет работать до 3-х суток без подзаряда батарей при температуре окружающей среды от - 35 до + 40 градусов Цельсия. Жидкокристаллический дисплей на передней панели и встроенная клавиатура позволяют контролировать и изменять параметры съемки и визуально оценивать качество принимаемой информации. Кроме этого, путем изменения схематики прибора и конструкции датчика - увеличена помехозащищенность комплекса, что позволяет работать в самых неблагоприятных условиях, там, где в большинстве случаев другие геофизические методы работать не могут. В аппаратуре «РАП-Плюс» предусмотрена возможность работы в режиме «реального времени», что позволяет непосредственно в процесе наблюдений выполнять оценку спектральных характеристик принимаемого сигнала и оперативно вносить изменения в параметры наблюдений. Небольшой вес и удобство в обслуживании предусматривают возможность работы одним оператором.
Цифровая электроразведочная аппаратура низкой частоты ЭРП-1

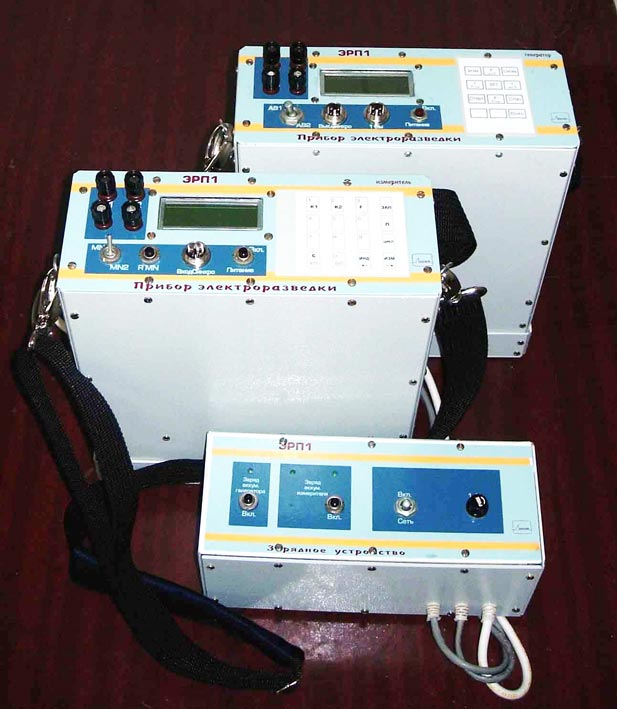

Аппаратура ЭРП-1
     Портативная цифровая электроразведочная аппаратура ЭРП-1 предназначена для выполнения геофизических наблюдений методами:

  - электоразведка методом сопротивлений на постоянном и
    переменном токе (ВЭЗ, ЭП, СГ, МЗ, а также измерения полного
    вектора электрического поля - МДС, векторная съемка)

   - естественное электрическое поле (ЕП)

   - вызванная поляризация (в варианте ИНФАЗ-ВП)
с целью геологического картирования, поиска и разведки месторождений полезных ископаемых, решения задач гидрогеологии, геокриологии, геоэкологии, инженерной геологии, археологии, технической геофизики.
     Диапазон рабочих частот электроразведочной аппаратуры: 0, 1.22, 2.44 и 4.88 Гц;
Аппаратура работает в диапазоне температур от -20 до +40 0 С и относительной влажности воздуха 90% при температуре +300С, что позволяет использовать ее для решения самого широкого круга задач в различных климатических условиях.
